  顺德光纤入户信息箱详细图文讲解

  顺德光纤入户箱介绍

  光纤入户多媒体信息箱,也称为光纤入户箱,家居布线箱,多媒体箱,配线箱,弱电箱,综合布线箱,家居布线箱,楼道箱,综合柜,过线箱,住宅信息配线箱,配电箱,家居多媒体箱,家庭信息接入箱,多媒体布线箱,多媒体配线箱,家居信息箱,家居配线箱,智能布线箱,智能箱。

  光纤入户多媒体信息箱专门为光纤入户(FTTH)而设计的,能够兼容大多数设备厂家的 OUN,  光纤入户多媒体信息箱按配置可分为基本型和扩展型,扩展型可在功能扩展面本上安装语音模块,数据模块,路由模块等。满足家庭弱电工程的总集成。是以后家庭多项弱电

  业务接入的方向。

  由于光纤通信具有大容量、长距离和抗电磁干扰等优点,使光纤通信很好地顺应了当今电力通信开展的需求。特别是光纤复合架空地线(OPGW),结合了铝♤包钢线的高机械、高导电性和良好的抗腐蚀性,将电力架空地线与通讯光纤无效地结合在一同,因而遭到电力系统行业的注重,并逐步被推行运用。

  光纤入户有很多种架构,其中次要有两种:一种是点对点方式拓扑,从中心局到每个用户都用一根光纤;另外一种是运用点对多点方式拓扑方式的无源光网络(PON),采用点到多点的方案可大大降低光收发器的数量和光纤用量,并降低中心局所需的机架空间,具有本钱优势,目前曾经成为主流。

  光纤接入所用的设备次要有两种,一种是部署在电信运营商机房的局端设备,叫光线路终端(OLT),另一种是接近用户端的设备,叫光网络单元(ONU)。从目前的开展状况看,光纤入户还触及多个产业和门类,如室内光纤、工程以及使用,对整个电信业乃至信息业都是具有战略意义的。

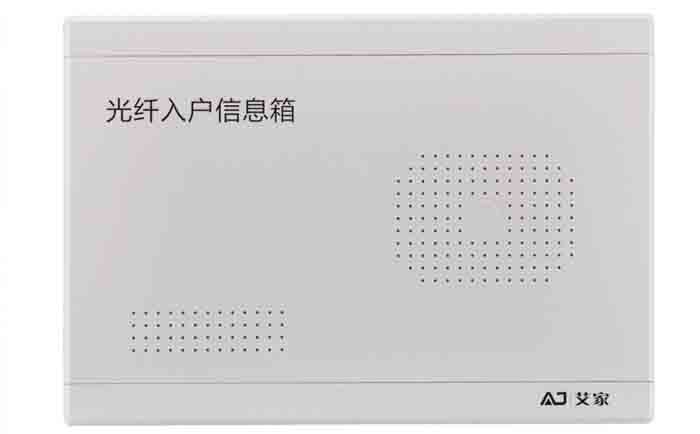

顺德光纤信息入户箱产品实物

上图:顺德光纤信息入户箱产品实物


  目前,在光纤接入范畴,业界争论的热点是无源光网络的两种技术方案:GPON和EPON。复杂地说,前者多业务支持才能更强,传输效率更高,合适于全业务运营时代高端商业客户和住宅客户的部署,但是本钱**高一些。EPON次要针对数据传输,♤最中心的优势在于本钱的**昂贵。目前,两种技术都在不同的应用环境取得了商用,可谓各有所长。值得关注的是,无论EPON还是GPON,都在向10G的时代迈进。就短期来看,10G EPON比10G GPON有优势,这次要是本钱成绩。而且不少运营商以为,将来几年带宽也足够用。所以,两种PON混用的时代应该也会存在一段时间。实际上,在建网和组网的进程中,GPON和EPON的建立形式并没有太大区别,只不过是运营商不同的技术选择而已。目前,GPON的业务提供才能与EPON基本一▷致,还未呈现GPON能做而EPON做不了的业务接入。将来,10G时代,两种技术有能够走向交融,即同一硬件平台既支持10G EPON也支持10G GPON。已有设备制造商开端淡化两种技术的区别了。

  总的看来,在没有其他划时代意义的技术呈现的状况下,光纤入户是将来几年甚至几十年电信网接入宽带化的**目标,它将带动一系列相关产业的开展,构成数千亿乃至上万亿元的市场规模。因而,光纤入户是电信业坚持可继续开展的核心技术动力之一,也是电信业推进社会信息化的重要利器。

  光交接点的装置

  光交接箱、光纤配线架的装置必需契合YD/T 5138-2005 《本地通信线路工程验收标准》的要求。

  光交接箱、光纤配线架中每一块盘片每芯均应标签标识▷光缆走向及对端地位。

  光交接箱、光纤配线架内一体化模块可依据工程实践状况设计要求作熔纤盘或成端盘。

  光纤分配架的陈列应充分考虑电缆和光纤上下出入走线的需求,防止在配线架顶部互相穿插挤压。

  光纤分配架应接防雷地线,防雷地线应独自从地线排引入,并牢靠地与ODF架绝缘。

  光纤分配架应具有良好的维护接地,ODF架上的接地端子可直接与相邻头柜的保护地端子相接。

  熔接型光纤分配架容量应依据工程中新布放光缆的光纤芯数停止配置,跳纤用的光纤分配架容量应依据工程中所配的光接口的数量停止配置。

  光纤分配架(ODF)上监测线引出端子板地位及各种标志应契合设计要求,ODF架上无源光器件的装置应结实,不影响ODF架的操作功能。

  光纤分配架(ODF)上的光纤连接器地位应精确,装置应结实,方向分歧,盘纤区固定光纤的零件应装置完备。

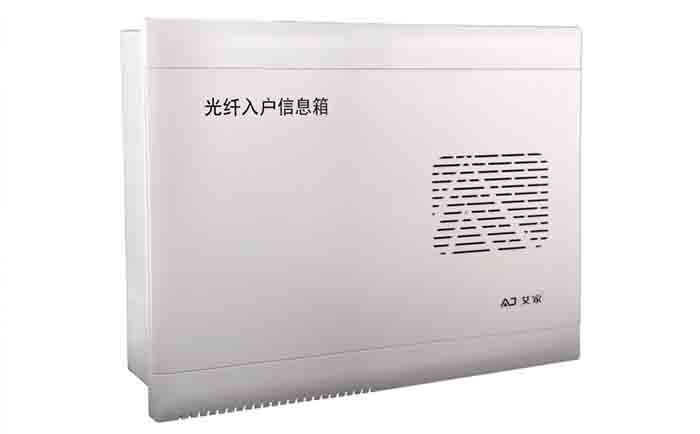

光纤入户信息箱产品侧视图

  上图:光纤入户信息箱产品侧视图


       顺德光纤入户信息箱布线注意事项:

  1.布放网线时尽可能与室内装修同时停止。为了避◁免建筑材料对网线的腐蚀,先沿墙壁开凿一约4cm左右壁槽,将网线穿入PVC管内后,埋如壁槽里,再装修好墙壁。

  2.网络线布放时尽量不要和交流电源线并行布放,插座与电源插座坚持20cm以上的距 离,以避免交流电发生的磁场搅扰。

  3.一切线缆均需用PVC管套装敷设,穿线进程中尽量避免线缆扭绞和90度的直弯。

  4.网络线不同于普通线缆,为保证较高的带宽,对网线的质量要求较高,需运用五类线以上,且网络线的衔接必需采用公用模块和接插件作端接。

  5.要求各房间的网线长度不要超越40米,两头不可接头,特别不可像电源线一样用胶布将较短的网线衔接后运用。

  6.进户网络线可同进户电话线一同集中布放在大厅进门入口处预埋的弱电箱内。

  在装修之前对电器的摆放设计到布线的设计,我们首先需求做的就是画一个居室的平面图,然后将一切方案好的信息点标识在图上,之后将需求连通的线画到图中, 并粗略计算出各种线缆的长度(宁长一丈不短一寸)。物料的购置以PVC管材和各种线材为主,线材的要求:结实、质量好。网线,这个当然不用说,不论当前是 否需求1000M的速度,**购置超☆5类双绞线,电话线就直接用双绞线替代了。由于各种线缆要预埋在地下或墙体内临时运用,无法随意改换,因而,线缆的质 量就显得尤为重要,切勿贪图一时省钱,而应从正规渠道购置线缆。

  1.布线前应在每根导线两端贴上写有信息点标号的标签,且必需书写端正,明晰,标签结实,不易零落和退迹。

  2.导线在出管口、线槽口时,必需有维护,以免对导线形成损伤。

  3.线槽中的导线必需固定,不能有折弯,多束线时应摆放划一,不得缠绕,导线安放时,不得用力过大,以免拉断导线。

  4.导线、管子、线槽四周在遇▷有明火作业(如电焊、氧割)时,应采取防火措施,以免灼伤和烧坏导线。

  5.导线的中间应留有一定的余量:

  (1)在插座出口处应留有0.2-0.3米的余量。

  (2)端♡接超五类信息插座时,超五类线剥头显露外皮间隔要尽量短,并需求顺其绞和方向多转一周,以确保端接时不毁坏超五类线◁绞和度,致使影响其超五类传输规范。

  (3)在配线柜处,导线由上往下时,导线的长度应斜拉到空中的角落,导线由 下往上时,应斜拉到墙顶的角落。

  (4)预留信息插座底插座时,在分线管入口处套上橡◁胶保护套或磨去接口处的快口,保证水平线引进时不被入口处的快口损伤。


       希望上面配电箱厂家小编总结整理的关于顺德光纤入户信息箱详细图文讲解对大家有所帮助。
