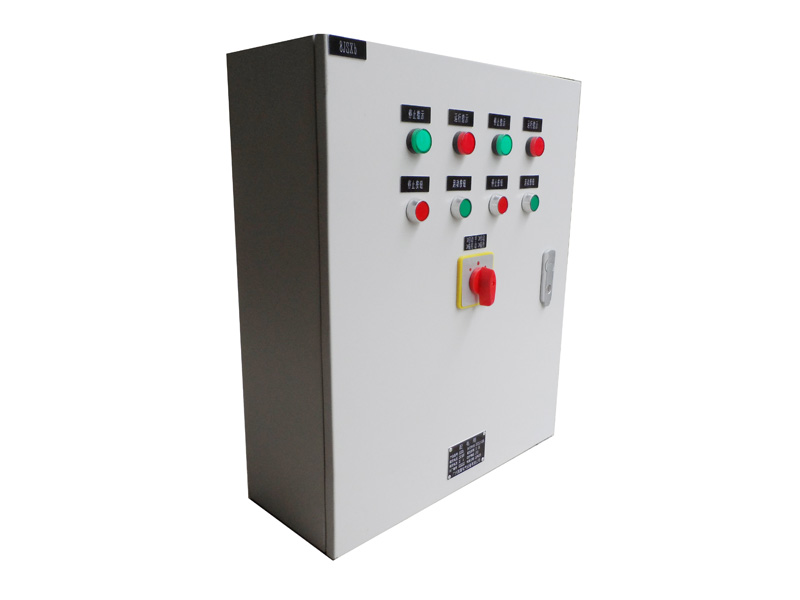

  广东室内工程配电箱安装说明(图示)

  一、安装依据。

  GB50171-2012电气设备安装工程面板、机柜及二次回路布线施工及验收规范。

  GB50303-2015建筑电气工程施工质量验收规范。

  DB37/T5061-2016住宅小区供配电设施建设标准。

  04D702-1-普通低压配电设备的安装。

  工业与民用供配电设计手册(第四版)

  二、安装方法及适用范围。

  1.用膨胀螺栓安装。

  1)碳钢膨胀螺栓适用于混凝土、岩石、砖结构的墙、柱、地面上重型配电设备的固定安装。2)尼龙和塑料膨胀管(与自攻螺钉一起使用)适用于将较轻的配电设备固定在MU3.5加气混凝土、MU7.5粘土砖和C15混凝土墙上。

  2.用钉子安装。

  钉钉适用于在金属结构、岩石、混凝土砖柱或墙壁上固定安装中、轻型配电设备。

  3.用普通螺栓安装。

  普通螺栓适用于在混凝土和砖柱、墙壁、轻质隔墙和地面上固定和安装各种配电设备。

  4.钢支架用于安装。

  型钢支架适用于在有螺栓、钉子、铁箍、预埋铁件的墙壁、柱子、地面上安装各种配电设备。

  5.预埋墙安装。

  嵌入式配电设备应安装在墙上。当箱体厚度超过墙体厚度时,不得采用嵌墙安装方式。

  三、安装原则。

  1、支架的施工和设备的安装孔尺寸应在安装前进行现场检查。

  2.所有金属构件应进行防腐和镀锌处理,一次红丹和二次灰漆应无条件涂漆。

  3.墙面锚固采用M10水泥砂浆,地面锚固采用C20细石混凝土,多孔砖墙上固定设备不得直接使用膨胀螺栓。

  4.配电箱(控制箱)应根据箱体尺寸安装在地面或墙上。一般当箱体高度在1.2m以上时,应安装在地面上。安装在地板上时,机柜应垫高100毫米。如果有电缆进出线,则需要在机柜底部预留一个基坑,以满足电缆的弯曲半径要求,基础钢和面板机柜的安装也应满足各种允许偏差要求。型钢的固定点间距不大于1000mm。

  5.配电箱的安装高度应便于操作和维护。当箱体高度不大于600mm时,箱体下口至地面的距离应为1.5m当箱体高度大于600mm时,箱体顶部至室内地面的距离不应大于2.2m。

  6.暗装配电箱时,配电箱与周围墙壁之间不应有缝隙。如果盒子后面的墙壁留有通孔,则在安装时应该对盒子的后壁进行防裂处理。水泥砂浆填充厚度小于30毫米时,应钉铁丝网,防止开裂。当箱宽大于600毫米时,应增加预制混凝土过梁。

  7.铁配电箱和墙壁部分应涂上黄丹油或其他防腐漆。

  8、当箱宽大于柱宽(或柱径)时,角撑长度不应大于箱宽。

  9、多孔砖墙暗配电箱采用普通砖墙,但应提前留洞,不得临时用机械工具凿洞或钉洞。

  10.当表箱安装在专用表箱室和电缆井中时,应采用壁挂式设计,安装高度为表箱下缘至地面(地面)1.2m±0.2m。当仪表箱安装在其他位置时,应采用半嵌入式安装设计,仪表箱门轴后部嵌入墙内。仪表箱安装高度距地面1.4m±0.2m。安装在室外的单个电能表箱下缘到地面的距离大于1.6m,可上下两排排列。离地(地)距离小于上述要求时,应采取安全防护措施。

  四.流程移交的确认。

  1.成套配电柜、控制柜安装前,室内吊顶及墙面装饰工程应完成,不得漏水,室内地面找平层应完成。柜、桌、箱下方的基础钢筋和电缆沟应通过检查,落地柜、桌、箱的基础和预埋在基础中的导管应通过验收。

  2.安装在墙上的配电箱(盘)安装前,应完成室内吊顶、墙面和装饰面,暗装的控制(配电)箱预留孔和电源、照明线路的箱、导管应检查合格。

  3.连接电源线前,应确认电涌保护器的型号和性能参数符合设计要求,接地线与聚乙烯棒连接可靠。

  4.调试前,柜、桌、箱、面板内的PE排应连接好。柜、桌、箱、面板内的元器件规格型号应符合设计要求,接线应正确,并通过交接试验。

  V.施工质量验收。

  1、柜、桌、箱的金属框架和基础钢筋应与保护导体可靠连接;对于装有电器的可开启门,门与金属框架的接地端子之间应采用横截面积不小于4mm2的黄绿色绝缘铜芯软线连接,并做好标记。

  检查次数:所有检查。检查方法:观察检查。

  2、柜、桌、箱、盘等配电装置应有可靠的防触电保护;装置中的保护接地导体(PE)排应有外露端子与外部保护接地导体连接,并应可靠连接。当设计无要求时,连接导线的最小截面积应符合现行**标准《低压配电设计规范》GB50054的规定。

  检查数量:全数检查。检查方法:观察检查,用扭矩扳手检查。

  3、对于低压成套配电盘、箱子和控制盘(台子、箱子、箱子)之间的线间和线对地间绝缘电阻值,给电线路不得小于0.5Mω,二次回路不得小于1Mω。二次回路的耐压试验电压为1000V,回路绝缘电阻值超过10Mω时,应代替2500V兆欧元表,试验持续时间为1min或符合产品技术文件的要求。

  检查数量:根据每个检查批的配线电路数量抽取20%,不得少于1个电路。检查方法:用绝缘电阻测试仪测试或测试,测试时观察检查或检查绝缘电阻测试记录。

  4、低压成套配电盘和配电盘(盘)内末端用电回路,设置的电流保护电器兼作故障保护时,在回路末端测量接地故障回路阻抗,回路阻抗应满足以下要求

  式中:Zs(m)-实测接地故障电路阻抗(ω)U0-导体对接地的中性导体电压(v)Ia-保护电器在规定时间内切断故障电路的动作电流(a)。检查数量:根据末端配电箱(盘、盘)的总数抽出20%,每个抽出的末端配电箱至少要抽出一个电路,不得少于一个末端配电箱。检查方法:测试仪表并查阅测试记录。

  5、配电箱(盘)内的剩余电流工作保护器(RCD)应在施加额定剩余工作电流(I△n)时测试工作时间,测试值应符合设计要求。

  检查数量:每个配电箱(盘)不少于1个。检查方法:测试仪表并查阅测试记录。

  6、箱、箱、盘内电涌保护器(SPD)的安装应符合以下规定。

  1)、SPD的型号规格和安装配置应符合设计要求。2)、SPD的接线形式应符合设计要求,接地导线的位置不应接近接线位置。3)、SPD的连接导线应平坦、短,不得超过0.5m。检查数量:按每个检查批次的电涌保护器(SPD)数量检查20%,不得少于1个。检查方法:观察检查。

  7、照明配电箱(盘)的安装应符合以下规定

  1)箱子(盘子)内的配线要整齐,没有绞线的导线连接要紧密,不要损伤线芯,不要损伤股票,垫子下螺钉两侧压的导线截面积要相同,同一电气设备端子上的导线连接不要超过2根,松动垫子等部件要齐全2)箱子(盘子)内的开关动作要灵活可靠3)箱子(盘子)内分别设置中性导体(N)和保护接地导体(PE)的汇流排列,汇流排列不要连接同一端子不同回路的N或PE。检查数量:根据照明配电箱(盘)数量抽出10%,不得少于1台。检查方法:观察检查和操作检查,拧紧螺丝刀进行检查。

  六、膨胀螺栓。

  1.膨胀螺栓规格表。

  2.施工方法。

  1)在混凝土和砖墙上划线,用锤子或冲击钻孔。2)、清除孔内的灰渣,放入膨胀螺栓。3)用锤子敲打膨胀管,膨胀套管的内端。4)、安装设备,紧固零件。

  3.注意事项。

  1)、上表螺栓适用于C15以上混凝土或相当于C15号混凝土的墙壁,不适用于中空砖等建筑物。2)、钻孔时,钻头的外径与套管的外径相同,钻孔的孔径与套管的外径的差距在1毫米以下。3)、螺栓距离混凝土边缘的最小距离应是螺栓直径的12倍。

        上文这里总结了有关广东室内工程配电箱安装说明,希望对大家有所帮助。
