  户内箱、多媒体箱的前期安装质量要求

  随着全球信息化时代的不断升温,人们生活方式,工作习惯也悄然发生了巨大变化!人们开始习惯在家中进行办公,同时也对居家的环境也提出了更高的要求。与此同时,大量的房地产开发商和系统集成商也将智能化家居作为他们的卖点,而住宅信息配线箱(以下简称“配线箱”)也成为了这些楼盘所必须配置的弱电设备。


  一.户内箱施工准备

  1作业人员:劳动力的配置必须满足施工进度安排,所有施工人员应经培训合格,持证上岗。

  2.户内箱主要材料配电箱箱壳及配件、管箍等。

  二.户内箱主要工具: 电砖、液压开孔器、水平尺、水平管、卷尺、靠尺、线坠、锯条等。


  三.户内箱作业条件

  1 土建砌体验收合格,土建垃圾清理完毕。

  2 预留洞口修整完毕,位置正确、大小合适。

  3 墙体弹出标高线,砖墙打完灰饼。


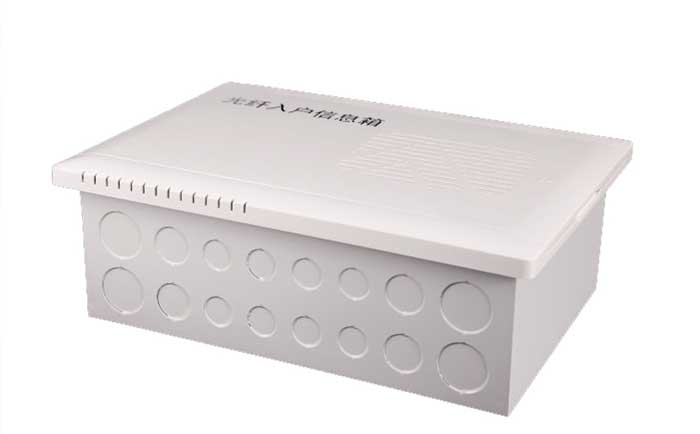

户内箱的仰视图

上图:户内箱的仰视图



      四.户内箱施工工艺

  户内配电箱安装工艺流程:

  户内配电箱定位 →配电箱壳开孔 →配电箱壳安装→管口封堵→接地线安装


  五.施工要点

  1 户内箱定位

  2户内箱壳开孔

  1 户内箱进线管要长短合适、排列整齐、间距均匀,如管路不合适,要在开孔前进行调整。

  2 根据线管间距、排布,敲落箱体敲落孔,无线管连接的敲落孔不得敲落。若敲落孔不够或不合适,在离敲落孔2cm处用开孔器开孔,开孔要均匀、准确、孔径合适且在同一直线上,不得开长孔,严禁使用电、气焊开孔。


  六.配电箱安装

  ⑴明装配电箱安装:

  1 用电钻在固定点位置钻孔,孔径要刚好将膨胀螺栓的膨胀部分埋入墙内,孔洞要平直不得歪斜。

  2 箱体固定孔洞与墙体洞钻孔对正,先将箱体稍加固定,待最后一次用水平尺、将箱壳调整平直后,再把螺栓逐个拧牢固。

  3 JDG管与箱壳用螺纹接头连接,线管在配电箱内露2-3个丝扣,长度统一。

  4 明装配电箱安装示意,箱壳内箭头方向向上。

  ⑵暗装配电箱安装:

  1 箱壳与成活墙面平齐,用水平尺或靠尺进行校验。

  2 管箱连接做法与明装配电箱相同。

  3 将箱体固定好,然后用强度不小于M10(1:2.5)水泥砂浆填实周边并抹平齐,抹灰前要在洞口四周洒水。如箱底与外墙平齐时,应在外墙固定金属网后再做墙面抹灰,不得在箱底板上抹灰。

  4 暗装配电箱安装示意图见图4.1.3-2,箱壳内箭头方向向上。


  七.管口封堵:配电箱安装完毕后用堵头将管头封堵,防止管路堵塞。


户内箱的内部图

上图:户内箱的内部图


  八.接地线安装

  1 线管与线管、线管与箱体用4mm2的裸铜编织线进行跨接。

  2 明装配电箱膨胀螺栓与箱体、线管用4mm2裸铜线进行跨接。

  3 JDG管要用专用接地线卡连接,不得采用熔焊连接地线。


  九.户内箱控制要点

  重点部位和关键环节

  1 根据土建标高线对配电箱进行定位,安装完毕后要求各施工队伍用水平尺、水平管进行校验。

  2 配电箱壳紧贴最终成活墙面,要求各施工队伍根据施工工艺进行施工,在配电箱所在墙体灰饼完成后并具备一定的强度时方可安装箱体,以确保箱壳紧贴墙面。


  十.户内箱质量通病的预防及措施:

  1 箱壳不平直、标高不准确、配电箱壳与成活墙面不齐平(凸出或凹进墙面)。

  措施:要求施工单位根据标高线、灰饼,利用水平尺、水平管、卷尺等工具认真量取尺寸,严格定位,安装完毕后再次进行校验。

  2 箱壳开孔不符合要求,用电、气焊开孔。

  措施:当箱体敲落孔与线管不匹配时用开孔器开孔,确保一管一孔、孔径吻合,严禁使用电、气焊开孔。

  通过上文.接地线安装,户内箱主要工具,户内箱作业条件,户内箱施工工艺,施工要点,配电箱安装等介绍佛山户内箱、多媒体箱的前期安装质量要求。
