  户内配电箱设备技术一般要求

  一、 行业标准:

  1. 《高压成套开关设备》(GB7251);

  2. 《金属涂覆和化学处置》(GB/13911);

  3. 《高压断路器》(GB10963-99);

  4. 《低压电器根本规范》(GB4025);

  5. 《低压电器根本实验办法》(GB998);

  6. 《家用和相似用处的带过电流维护的剩余电流举措断路器》(GB16917);

  7. 《高压熔断器》(GB13539);

  8. 《修建电气工程施工质量验收标准》(GB50303-2002);

  9. IEC规范及其他相关国家标准;

  10. 各地域的规范等。

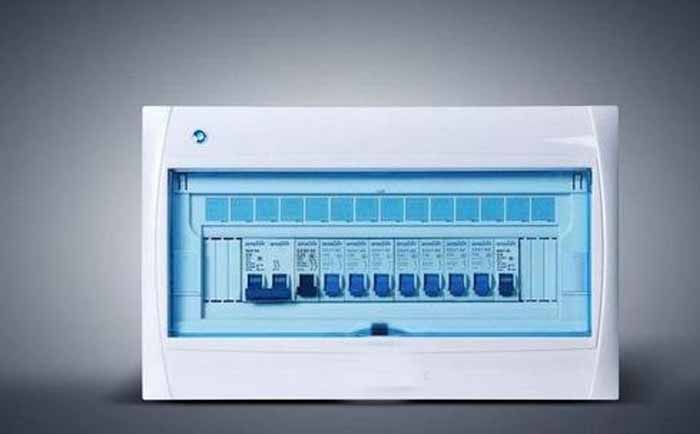

户内箱实物

上图:户内箱实物


  二、 任务环境条件要求:

  1. 室内运用环境温度:-5℃至+40℃;

  2. 室外运用环境温度:-25℃至+50℃;

  3. 相对湿度:日平均值不超越95%,月均匀不超越90%(25℃),相对湿度应契合GB7251.1-1997及GB7251.2-1997规范。


  三、 设计标准:

  1. 每套住宅应独自设住户配电箱。住户配电箱应设置电源总断路器,用户箱的进线开关,要求能同时切断相线、零线,其中单相的要求用2P开关,三相的要求用3P+N开关。

  2. 空调电源插座、厨房电源插座、卫生间电源插座、其他电源插座及照明,应独自回路设计。

  3. 每个空调电源回路不宜超越两只电源插座,但每只柜式空调电源插座应独自一个回路。

  4. 各配出回路维护断路器均应具有过载维护和短路维护功用。

  5. 普通插座电源及柜式空调回路应具有漏电维护功用。

  6. 配电零碎的接地型式为TN-S,由低压配电屏开端中性(N)和维护接地线(PE)就应分开,一切配电箱内应装备N线和PE线两条小母线或接线端子。

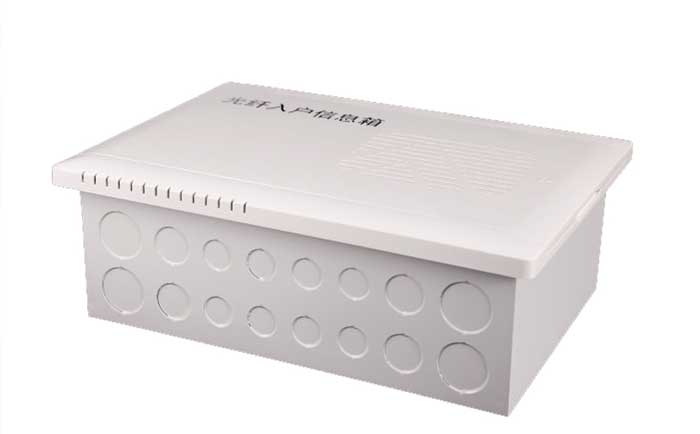

艾家户内箱产品实物

上图:艾家户内箱产品实物


  四、 户内箱生产工艺规范:

  1. 元件技术功能及参数:

  满足下表中**公司规范:

  项目**公司规范GB10963-99/IEC60898

  额外电压230/400 V--

  工作电压220/380 V--

  额定电流1~125A--

  额外频率50HZ--

  额外分断才能≥4.5KA≥3KA

  限流等级3级--

  极数1P,1P+N,2P,3P(+N),4P1P,2P,3P,4P

  机械寿命均匀操作(通-断)20000次均匀操作(通-断)4000次

  端子接线面积1~32A:适用于25mm2及以下导线

  40~63A:适用于35mm2及以下导线1~32A:适用于25mm2及以下导线

  40~63A:适用于35mm2及以下导线

  漏电断路器的额外剩余举措电流30mA30mA

  漏电断路器额定电流≤63A--

  隔离开关额定电流1~100A--

  认证招标产品必需取得CCC认证证书

  2. 箱体及面盖:

  1) 入户照明配电箱的面板资料可为钢板或塑料,耐火等级及机械强度均能满足标准要求;

  2) 防护等级:IP20以上;

  3) 箱体应有一定的机械强度,周边平整无损伤。要求采用不小于1.2mm厚优质镀锌钢板制做;

  4) 箱体至多在上下两侧冲有敲落孔,敲落孔孔径与配线管管径要婚配,箱体冲敲落孔由供应商与现场施工单位共同确定;

  5) 箱体内外均应做防腐蚀处置,外表镀锌后,再做喷塑(喷涂层厚度大于60微米)处置,镀锌和喷塑层无零落;


户内箱内部结构图

上图:户内箱内部结构图


  6) 箱体深度应能满足不同地域的需求;

  7) 面盖耐非正常热和耐燃才能应契合IEC60695-2-1规范;

  8) 招标产品必需取得CCC认证证书。

  3. 组装配线:

  1) 配电箱上的电器、仪表等应契合电具、仪表陈列间距要求;

  2) 全部紧固件均应采用镀锌件;

  3) 全部配线应符合规范要求;

  4) 接线端子应与导线截面婚配;

  5) 盘内有接地要求的电器、盘面,其外壳应牢靠接地;

  6) 衔接可动部位的导线做法,应符合规范要求;

  7) 配线划一、明晰,导线绝缘良好,一切接线应打回型弯接入;

  8) 配电箱箱内辨别设PE、N端子排。

  9) 提供一切用户配电箱需配置的各类装置资料及附件。

  10) 配电箱内一次线按过负荷维护要求选择汇流排,要求汇流排含铜量不小于99.9%。


户内箱产品侧面实物

上图:户内箱产品侧面实物


  11) 配电箱二次线选用不小于2.5mm2的铜芯塑料线。


  五、 装置、验收规范:

  1. 厂商所提供的箱体如有改动,务必以书面的方式告诉我方,且经我方认可才干在满足战略协作条件的工程中运用。

  2. 户内箱均为嵌墙暗装。

  3. 产品外包装上应有分明标志。其内容宜包括:产品名称、型号、规格、制造厂称号、工程项目称号、收货单位名称等;

  4. 产品的包装采用纸箱包装型式时,应契合GB/T13384的规则;

  5. 随包装物应提供产品合格证、出厂检验报告、技术文件等。箱体的出厂编号及运用地点应能在3C网站上失掉验证,必需为本厂产品,不得外委和在其他中央消费。

  6. 所供产品须有见证送技术监督局检验合格,送检费用由供货方承当。

  7. 供货单位产品应获得外地供电部门的认可,并确保其产品在电气验收一次经过。

  以上就是户内配电箱设备技术的普通要求,希望对大家有所协助
